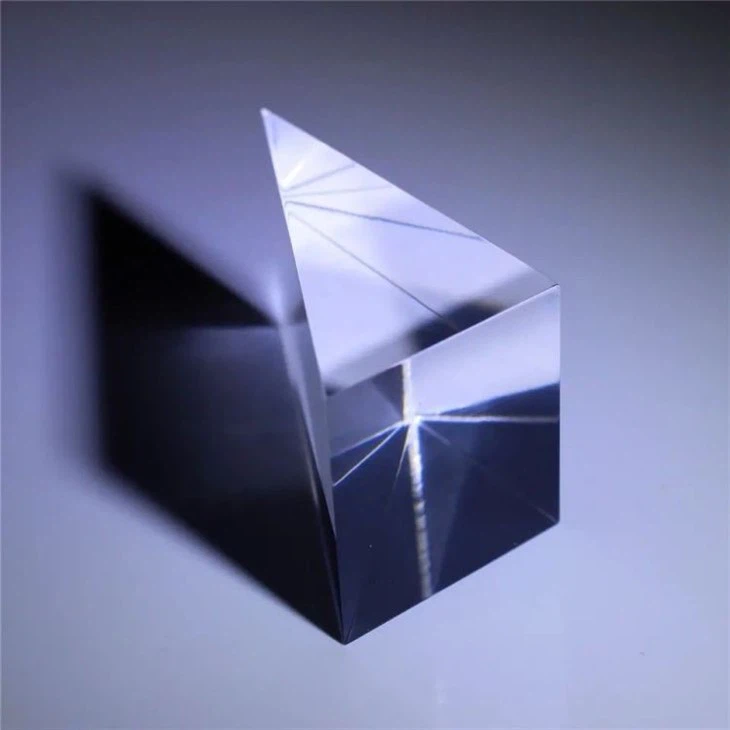

레이저 캐비티 튜닝을 위한 Littrow 프리즘

Littrow 프리즘은 간단한 "직접 시야" 구성에서 광범위한 스펙트럼을 생성하고 분리하도록 설계된 특수 고분산입니다. 이러한 프리즘을 사용하여 최초의 분광기 중 하나를 개발한 오스트리아 안경사 Joseph von Littrow의 이름을 따서 명명되었습니다. 높은 각도 분산, 넓은 스펙트럼 범위 및 단순한 광학 레이아웃의 특성은 스펙트럼의 가시광선 영역과 적외선 영역 모두에서 고성능 분광학 응용 분야에 적합합니다.



당사의 고품질 Littrow 프리즘은 세심하게 제작되어 레이저 시스템과 분광기의 잠재력을 최대한 활용합니다. 프리즘의 중심에는 레이저 캐비티 조정 및 모드 제어의 매우 효율적인 수단을 제공하는 혁신적인 반사 구조가 있습니다. 투과율과 정밀도를 극대화하기 위해 완벽하게 연마된 가장 세련된 광학 유리만을 사용합니다. 당사의 고급 코팅 기술은 전체 작동 스펙트럼에 걸쳐 0.1% 이내의 반사율을 달성합니다. 각초 단위로 측정된 각도 정확도와 이론적 한계에 가까운 파면 정밀도를 갖춘 당사의 Littrow 광학 프리즘은 이전에는 달성할 수 없었던 수준의 레이저 튜닝 성능을 제공합니다.



레이저 성능을 최고 수준으로 끌어올리십시오. 당사의 Littrow 프리즘은 기존의 한계를 훨씬 뛰어넘는 정밀 튜닝 및 최적화를 통해 잠재력을 최대한 발휘할 것입니다. 정확한 정밀도가 모든 것을 어떻게 바꾸는지 직접 경험해 보십시오.



특징

- 초고반사율

- 높은 각도 정밀도

- 초광택 광학 표면

- 정확한 기하학

- 뛰어난 안정성

- 높은 투과율

- 정확한 장착



매개변수

상품명	리트로우 프리즘
각도 정확도	10 각초 이하
표면 평탄도	λ/20 이하(λ=빛의 파장)
형상 공차	플러스 /-0.05mm 이하
굴절률	1.9 이상
작동 온도	15~35도
재료	란탄 또는 커스텀
코팅	다층 유전체 코팅
치수	10~50mm 이상의 클리어 조리개



다이어그램



애플리케이션

Littrow 프리즘의 가장 일반적이고 필수적인 응용 분야는 레이저 방출을 최적화하기 위해 정밀한 파장 선택 피드백 및 제어를 제공하는 기능을 사용합니다. 이들의 기하학 및 분산 특성은 레이저 캐비티 튜닝, 모드 제어, 펄스 레이저 주입 및 매우 선택적이고 조정 가능한 광학 필터 또는 튜닝 요소가 필요한 기타 기능에 고유하게 적합합니다.

- 레이저 캐비티 튜닝

- 레이저 모드 선택

- 펄스 레이저 주입 시스템

- 광 스펙트럼 분석

- 레이저 교정 표준

- 분산 지연 라인

- 조정 가능한 굴절률 재료



H오 프리즘이 작동합니까?

광학 프리즘은 전파 방향을 변경하기 위해 빛을 굴절시키고 내부 반사시키는 방식으로 작동합니다. 프리즘이 빛을 수정하는 몇 가지 주요 방법은 다음과 같습니다.



1. 굴절 - 빛이 프리즘에 들어가면 굴절로 인해 속도가 느려지고 구부러집니다. 굽힘 정도는 유리의 굴절률과 입사각에 따라 다릅니다. 굴절은 광선이 프리즘을 통과할 때 광선의 각도 편차를 생성합니다.



2. 내부전반사 - 내부면에 입사하는 빛의 입사각이 임계각보다 크면 모든 빛이 내부에서 반사된다. 이것은 빛의 손실이 거의 없이 빔의 방향을 반전시킵니다. 프리즘은 빛이 임계각보다 작은 각도로 들어오고 나가지만 예각보다 더 중요한 각도에서 내부적으로 반사되도록 설계되었습니다.



3. 각도 확대 - 프리즘에서 다중 굴절 인터페이스와 내부 반사를 통과함으로써 작은 입력 각도를 훨씬 더 큰 출력 각도로 확대할 수 있습니다. 일부 프리즘은 제어된 방식으로 각도를 확대하기 위해 정확한 각도로 절단됩니다. 이것은 일부 프리즘 쌍안경 및 광학 기기에 사용됩니다.



4. 분산 - 백색광에는 다양한 파장이 포함되어 있으며 각 파장은 약간 다른 각도(분산)로 휘어집니다. Littrow 프리즘과 같은 프리즘을 통해 백색광을 통과시키면 파장이 분리되어 출력 색상 확산(가시 스펙트럼)이 생성됩니다. 산란은 유리의 파장 의존 굴절률로 인해 발생합니다.



5. 이미지 변위 - 다중 내부 전반사를 갖는 특수 설계된 프리즘은 입력 이미지의 위치를 ​​변위시키거나 이동시킬 수 있습니다. 그들은 시각적으로 이미지를 측면, 수직 또는 비스듬히 이동하기 위해 제어된 양만큼 시야를 벗어납니다. 프리즘 안경, 광학 비교기 및 의료 장비에 사용됩니다.



6. 빔 분할 - 평행면 플레이트 및 마름모꼴과 같은 프리즘 모양은 프레넬 반사를 사용하여 부분적으로 빛을 반사하고 투과시킬 수 있습니다. 이것은 나머지를 공유하는 동안 빔에서 일부 빛을 분할합니다. 빔 분할 프리즘은 광학 기기, 카메라 파인더 및 라이플 스코프에 사용됩니다.
